手轮还是自动过程阀？全球趋势显然是朝着自动化发展。这是因为自动化可以节省能源和水，尤其是冲洗水，并提高了操作可靠性。这是通过水厂固定床过滤器的气动自动化示例进行说明的。具有控制面板的即装即用控制柜是此处的关键功能。



开放式或封闭式固定床过滤器是自来水厂或净化厂水处理的重要组成部分。它们去除浊度，不可生物降解的成分，并使水变软，脱酸或硬化。



灵活的自动化
气动在过程阀控制中提供了更大的功能。它们可以用于根据相关操作情况强行控制与安全相关的功能。如果没有可用的紧急发电机，则这尤其涉及停电期间过程阀的行为。具体而言，这是指系统不运行或启动时过程阀的初始位置，以及在断电情况下过程阀的安全位置：强制关闭，打开或暂停。


固定床过滤器的数量可以从小型本地水厂的两个过滤器到主要城市的水厂中的48个或更多过滤器。因此，自动化概念必须是分散的和灵活的，并且必须将气动和电气相结合。气动阀岛特别适合于此。它在气动过程阀和限位开关，测量设备以及控制器或过程控制水平之间建立了联系。

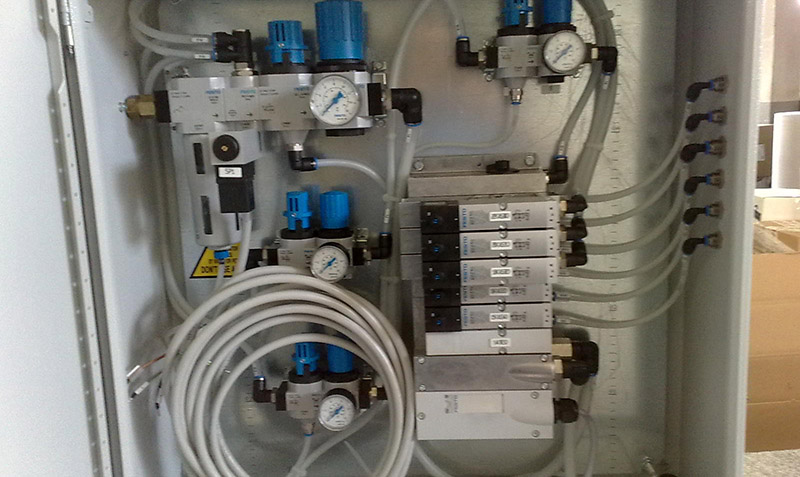

带集成PLC的控制柜中的阀岛
Link-Mint的控制柜是一项具有前瞻性的技术开发，工厂操作员可以使用该控制柜集中配置所有参数，以控制固定床过滤器的过程阀。与传统解决方案的主要区别在于：阀岛，而不是直接在驱动器上的单个阀；集成了气动手动操作水平；通过将此功能分为三个要素，取消了定位器。


每个固定床过滤器分配一个控制柜。控制柜的主要组件是用于系统操作的触摸屏和PLC。到协调级别的链接是通过以太网连接到更高级别的PLC以及过程的可视化的。控制柜中的PLC控制过程阀，上级PLC协调各个固定床过滤器的反冲洗。



定位器功能
手动操作级别还可以在发生故障或没有电源的情况下从控制柜操作系统。控制柜是控制阀的强大，灵活的解决方案。即使没有电源也可以操作。调节器参数可以在控制柜中进行集中配置。 CPX / MPA阀岛是控制柜的关键组件核心。


定位器功能分为三个部分：带4..20 mA模拟输出的盒子对过程阀位置的反馈，阀岛上的5/3方向电磁阀激活驱动器和调节器移位软件到PLC。



使用方便
因此，与使用智能定位器相比，压缩空气质量要求要低。电磁阀的高流量允许快速移动和安全操作，即使使用更大的驱动器也是如此。如果没有电源，则可以手动配置过程阀。但是，在处理方面的最大优势是系统操作员无需直接在控制柜中进行参数更改以进行调节，因此不再需要使用过程阀。
